نصب صحیح شیرآلات چدنی، بخش حیاتی در عملکرد ایمن و پایدار سیستمهای پایپینگ و تأسیسات صنعتی است. حتی شیرآلات باکیفیت نیز در صورت نصب نادرست، دچار نشتی، افت فشار یا شکست مکانیکی میشوند. ازاینرو رعایت نکات فنی و اصول استاندارد در نصب، شرط اصلی برای افزایش طول عمر و کارایی است.
شیرآلات چدنی به عنوان اجزای کلیدی در خطوط انتقال آب، فاضلاب، بخار و سیالات صنعتی، نیازمند نصب دقیق و نگهداری اصولی هستند. این مقاله با زبانی تخصصی و مهندسی، تمامی مراحل انتخاب، آمادهسازی، نصب و نگهداری را بهصورت جامع و منظم بررسی میکند تا متخصصان و مجریان بتوانند نصب شیرآلات را مطابق استاندارد انجام دهند.
| مرحله | شرح عملیات | هدف و نتیجه مورد انتظار | نکات کلیدی برای دقت بیشتر |
|---|---|---|---|
| ۱. آمادهسازی محل و لولهها | بررسی مسیر لوله، تراز بودن فلنجها، تمیزکاری سطوح اتصال | جلوگیری از نشت و فشار نامتقارن روی بدنه شیر | از ابزار اندازهگیری دقیق برای کنترل همراستایی استفاده شود. |
| ۲. انتخاب واشر و متعلقات | انتخاب نوع واشر متناسب با فشار (PN) و دمای کاری | آببندی کامل و مقاوم در برابر خوردگی | از واشر باکیفیت بدون ترک یا بریدگی استفاده شود. |
| ۳. جایگذاری شیر در مسیر جریان | نصب شیر طبق جهت فلش روی بدنه و همراستا با لوله | اطمینان از عملکرد صحیح شیر و کاهش افت فشار | از ضربه یا تکیه دادن لوله روی شیر خودداری شود. |
| ۴. بستن پیچها با الگوی ضربدری | سفتکردن پیچها در چند مرحله (۳۰٪، ۶۰٪، ۱۰۰٪ گشتاور نهایی) | توزیع یکنواخت فشار و جلوگیری از تاببرداشتن فلنج | استفاده از آچار گشتاور توصیه میشود. |
| ۵. تست نهایی عملکرد و نشتی | باز و بستهکردن شیر و بررسی نشتی در فشار کاری | تأیید صحت نصب و آببندی کامل | هرگونه نشتی باید فوراً اصلاح شود. |
| ۶. نصب تکیهگاه و عایقکاری (در صورت نیاز) | مهار وزن شیر و عایقکردن در برابر دما یا یخزدگی | افزایش دوام و جلوگیری از آسیب محیطی | از ساپورت مناسب برای شیرهای سنگین استفاده شود. |
| ۷. ثبت و بازرسی اولیه پس از راهاندازی | کنترل مجدد پیچها و عملکرد در اولین ۴۸ ساعت | اطمینان از پایداری و تثبیت نصب | گشتاور پیچها را پس از اولین کارکرد بازبینی کنید. |
انتخاب و آمادهسازی: پایههای نصب موفق شیرآلات چدنی
انتخاب شیرآلات چدنی مناسب
انتخاب نوع و مشخصات فنی شیرآلات چدنی، نخستین گام حیاتی در تضمین عملکرد و عمر مفید آنهاست. انتخاب نادرست ممکن است باعث افت راندمان یا خرابی زودهنگام شود، بنابراین لازم است پارامترهای زیر بهدقت بررسی شوند:
۱. تحلیل شرایط کاری
پیش از خرید شیر چدنی، شرایط محیطی، نوع سیال، فشار و دمای کاری باید مشخص شود.
- نوع سیال: برای آب، فاضلاب، بخار یا مواد شیمیایی، نوع جنس بدنه و روکش متفاوت است. سیالات خورنده نیازمند پوشش اپوکسی یا چدن مقاوم به خوردگی هستند.
- فشار و دما (PN): شیر باید متناسب با کلاس فشاری استاندارد (PN10، PN16، PN25 یا PN40) انتخاب شود. انتخاب نادرست ممکن است منجر به نشت یا شکست بدنه شود.
- شرایط محیطی: در محیطهای مرطوب، خورنده یا سرد، باید از جنس و آببندی مقاوم استفاده کرد.

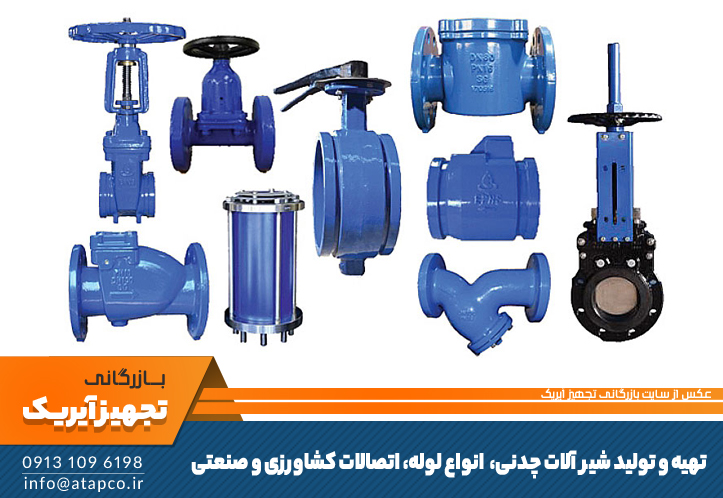

۲. نوع شیرآلات چدنی
شیرآلات چدنی در انواع مختلف تولید میشوند و هرکدام کاربرد خاصی دارند:
- شیر فلکه کشویی (Gate Valve): برای قطع و وصل کامل جریان سیال استفاده میشود و باید در حالت کاملاً باز یا بسته کار کند.
- شیر پروانهای (Butterfly Valve): جهت کنترل جریان یا قطع و وصل سریع در فضاهای محدود.
- شیر یکطرفه (Check Valve): از برگشت جریان جلوگیری میکند و جهت نصب آن باید دقیق رعایت شود.
- شیر توپی (Ball Valve): برای قطع سریع جریان با مقاومت بالا در برابر خوردگی.
- شیر صافی (Strainer): پیش از تجهیزات حساس نصب میشود تا از ورود ذرات جامد جلوگیری کند.
۳. جنس بدنه و پوشش
بدنهی شیرها معمولاً از چدن خاکستری یا چدن داکتیل (نشکن) ساخته میشود.
چدن داکتیل بهدلیل مقاومت بالا در برابر فشار و ضربه، گزینهای ایدهآل برای کاربردهای صنعتی است.
پوشش اپوکسی داخلی در برابر زنگزدگی و خوردگی محافظت کرده و عمر مفید شیر را افزایش میدهد.
۴. استانداردها و برند
رعایت استانداردهای بینالمللی مانند DIN، ANSI یا BS در تولید شیرآلات الزامی است. انتخاب برندهای معتبر صنعتی (مانند برندهای دارای تأییدیه EN 1092 یا ISO 7005) تضمینکننده کیفیت محصول و قابلیت اطمینان در پروژههای بزرگ است.
بازرسی و آمادهسازی محل نصب
پیش از نصب، باید محیط و تجهیزات مسیر لولهکشی بررسی شوند تا هرگونه خطای احتمالی پیش از اجرا برطرف شود:
- همراستایی فلنجها: با استفاده از گیج یا تراز دقیق، از موازی و هممرکز بودن فلنجهای دو طرف اطمینان حاصل کنید. انحراف حتی چند میلیمتر ممکن است در طول زمان باعث نشتی یا ترک در بدنه شود.
- تمیزکاری سطوح اتصال: وجود ذرات جوش، زنگ، روغن یا گردوغبار میتواند مانع آببندی صحیح واشر شود. تمیزکردن کامل سطوح با برس سیمی و حلالهای غیرخورنده ضروری است.
- تأمین فضای کاری: هنگام نصب، دسترسی برای ابزار و حرکت آچار باید کافی باشد. در طراحی مسیر لوله، فاصله مناسب برای باز و بسته کردن شیر نیز در نظر گرفته شود.
ابزار و تجهیزات موردنیاز برای نصب ایمن و دقیق
برای نصب اصولی و جلوگیری از خطاهای مکانیکی، ابزار و لوازم زیر باید در دسترس باشد:
- آچار گشتاور (Torque Wrench): برای اعمال نیروی یکنواخت و جلوگیری از فشار بیش از حد به پیچها.
- تراز دقیق: جهت کنترل افقی و عمودی بودن شیر و مسیر لوله.
- برس سیمی و مواد پاککننده: برای حذف زنگزدگی و آلودگی از سطح فلنجها.
- واشر، پیچ و مهره استاندارد: انتخاب نوع مناسب واشر (لاستیکی، گرافیتی، PTFE) متناسب با دما و فشار سیال حیاتی است.
- تجهیزات ایمنی (PPE): دستکش ایمنی، عینک محافظ، کفش ایمنی و در محیطهای صنعتی، استفاده از کلاه و گوشی محافظ توصیه میشود.
⚠️ توصیه ایمنی مهم:
پیش از آغاز عملیات نصب، جریان سیال را قطع کرده، فشار باقیمانده را تخلیه کنید و از سیستم قفل و برچسب ایمنی (LOTO) برای اطمینان از ایمنی کامل استفاده نمایید.راهنمای گامبهگام نصب شیرآلات چدنی
نصب شیرآلات چدنی نیازمند دقت بالا، رعایت اصول مکانیکی و استفاده از ابزار استاندارد است. هر مرحله از نصب، مستقیماً بر آببندی، دوام و عملکرد کلی سیستم تأثیر میگذارد.
۱. رعایت اصول ایمنی فردی و محیطی
قبل از هرگونه عملیات نصب، ایمنی باید در اولویت باشد:
- جریان سیال را کاملاً قطع کنید و اطمینان حاصل نمایید که فشار خط تخلیه شده است.
- از تجهیزات ایمنی فردی شامل دستکش، عینک، کفش و کلاه محافظ استفاده کنید.
- محیط کار باید خشک، بدون لغزش و دارای تهویه مناسب باشد.
۲. آمادهسازی فلنجها و محل اتصال
اتصال فلنجی یکی از روشهای متداول نصب شیرآلات چدنی است که در پروژههای ساختمانی و صنعتی کاربرد دارد.
نکات کلیدی:
- محل نصب باید صاف، هممرکز و بدون انحراف باشد.
- فلنجها را تمیز کنید تا از چسبندگی و نشتی جلوگیری شود.
- اطمینان حاصل کنید که قطر و سوراخهای فلنج در هر دو طرف یکسان است.
💡 توصیه حرفهای:
پیش از قرار دادن واشر، لبههای تماس را با برس سیمی یا پارچه بدون پرز تمیز کنید تا سطح آببندی یکدست و صاف باشد.۳. انتخاب واشر و مونتاژ اولیه
واشرها نقش حیاتی در آببندی دارند. نوع واشر باید مطابق فشار کاری، دمای محیط و نوع سیال انتخاب شود:
- واشر لاستیکی: مناسب برای آب و سیالات با فشار پایین.
- واشر گرافیتی یا آزبستی: برای دماهای بالا و بخار.
- واشر PTFE: مقاوم در برابر مواد شیمیایی.
واشر باید سالم، بدون بریدگی و با قطر صحیح انتخاب شود. پس از جایگذاری، شیر را روی فلنجها طوری قرار دهید که همراستایی کامل برقرار باشد.
۴. روش صحیح بستن پیچها
بستن پیچها مرحلهای حساس در فرآیند نصب است؛ زیرا فشار نامتعادل روی فلنجها میتواند باعث نشتی یا شکست شود.
اصول سفت کردن پیچها:
- پیچها را ابتدا با دست در جای خود ببندید.
- سپس بهصورت ضربدری و در چند مرحله (مثلاً ۳۰٪، ۶۰٪ و ۱۰۰٪ گشتاور نهایی) با آچار گشتاور سفت کنید.
- پس از اتمام کار، مجدداً الگوی سفتی پیچها را بررسی کنید تا از یکنواخت بودن گشتاور اطمینان حاصل شود.
⚙️ نکته:
هرگز پیچها را بهصورت متوالی در یک جهت نبندید؛ این کار موجب تاب برداشتن فلنج و کاهش عمر آببندی میشود.۵. جلوگیری از تنش و شکست در حین نصب
یکی از علل اصلی خرابی زودهنگام شیرآلات چدنی، اعمال تنش یا ضربه در حین نصب است.
اقدامات پیشگیرانه:
- از استفاده از شیر به عنوان تکیهگاه یا اهرم خودداری کنید.
- شیر باید کاملاً در مرکز و بدون فشار جانبی نصب شود.
- در صورت سنگین بودن شیر، از ساپورت و نگهدارندهی کمکی (Support) استفاده کنید.
- ارتعاشات خط لوله باید با بست و نگهدارنده مهار شود تا تنش به بدنه منتقل نگردد.
در پروژههای صنعتی، برای خطوط افقی طولانی بهتر است از تکیهگاههای متحرک استفاده شود تا در اثر انبساط حرارتی، فشار اضافی به فلنجها وارد نشود.
۶. توجه به جهت جریان سیال
بر روی بسیاری از شیرآلات چدنی، علامتی به شکل فلش حک شده که جهت جریان سیال را نشان میدهد. رعایت این جهت در نصب بسیار مهم است.
- در شیرهای یکطرفه و صافیها، نصب در خلاف جهت فلش میتواند باعث از کار افتادن کامل شود.
- در شیر کشویی زبانه لاستیکی دوطرفه، ممکن است آببندی از هر دو طرف انجام شود؛ بااینحال رعایت جهت پیشنهادی سازنده بهتر است.
- قبل از نصب، مطمئن شوید که دیسک یا زبانه شیر در وضعیت کاملاً باز یا بسته قرار دارد تا از آسیب به سیت جلوگیری شود.
۷. تست نهایی پس از نصب
پس از اتمام نصب، تست عملکرد و آببندی انجام شود تا از صحت اجرا اطمینان حاصل گردد.
مراحل تست:
- شیر را بهآرامی باز و بسته کنید تا از حرکت روان قطعات اطمینان حاصل شود.
- تست نشتی را با فشار عملیاتی سیستم انجام دهید. هرگونه چکه یا نشت باید فوراً اصلاح شود.
- در صورت نیاز، گشتاور پیچها را مجدداً کنترل کنید.
✅ نکته طلایی:
پس از اولین راهاندازی سیستم، شیر را چند بار باز و بسته کنید تا مطمئن شوید آببندی بهدرستی انجام شده و هیچ نشتی یا گیرکردگی وجود ندارد.۸. عایقکاری در شرایط محیطی خاص
در مناطق سرد، عایقکاری مانع یخزدگی و ترکیدگی شیر میشود. در محیطهای صنعتی با دمای بالا نیز عایق حرارتی از اتلاف انرژی و آسیب به اپراتور جلوگیری میکند.
- از پشم سنگ، پشم شیشه یا فومهای عایق مخصوص استفاده کنید.
- پیش از عایقکاری، اطمینان حاصل کنید که شیر خشک و فاقد رطوبت است.
- در مناطق روباز، استفاده از پوشش ضدآب یا محافظ فلزی توصیه میشود.
۹. نکات نگهداری اولیه پس از نصب
- پس از اولین ۴۸ ساعت کارکرد، اتصالات و گشتاور پیچها را بازبینی کنید.
- در صورت مشاهده لرزش یا صداهای غیرعادی، تکیهگاهها و مسیر لوله را بررسی نمایید.
- فشار و دمای کاری باید در محدودهی مجاز طراحی باقی بماند.
نگهداری و مراقبت از شیرآلات چدنی
پس از نصب، مرحلهی نگهداری و مراقبت اصولی، مهمترین عامل برای حفظ عملکرد بلندمدت و جلوگیری از خرابیهای پرهزینه است. نگهداری پیشگیرانه (Preventive Maintenance) شامل بازرسی منظم، روانکاری، تمیزکاری و کنترل عملکرد میشود.
۱. بازرسیهای دورهای (قلب نگهداری پیشگیرانه)
بازرسیهای منظم باعث میشود مشکلات جزئی قبل از تبدیل شدن به خرابی جدی شناسایی شوند.
اقدامات کلیدی:
- بررسی نشتی در بدنه، فلنجها و گلند.
- بررسی خوردگی سطحی و وضعیت رنگ یا پوشش اپوکسی.
- کنترل لرزش و اطمینان از عدم شل شدن بستها.
- بررسی عملکرد نرم و بدون گیر شیر هنگام باز و بسته شدن.
در صورت مشاهدهی صدای غیرعادی، سختی حرکت یا نشتی جزئی، باید مشکل فوراً برطرف شود تا از آسیب بیشتر جلوگیری گردد.
۲. روانکاری و سرویس دورهای
روانکاری منظم باعث عملکرد نرمتر و کاهش سایش در قطعات متحرک میشود.
نوع و زمانبندی سرویس به نوع شیر بستگی دارد:
- شیرهای با زبانه فلزی: هر ماه یکبار باز و بسته شوند تا از چسبندگی و رسوبگرفتگی جلوگیری شود.
- شیرهای دارای گریسخور: هر شش ماه یکبار با گریس مخصوص، روانکاری شوند.
- شیرهای اهرمی یا دستی: عملکرد دسته باید روان و بدون صدای اصطکاک باشد.
💡 نکته کاربردی:
استفاده از گریسهای نامناسب یا اسیدی میتواند به آببندیها و پکینگها آسیب برساند؛ تنها از روانکار توصیهشده توسط سازنده استفاده کنید.۳. رسوبزدایی و تمیزکاری
رسوب و آلودگیهای داخلی باعث کاهش راندمان و گرفتگی مسیر جریان میشوند.
روشهای تمیزکاری ایمن:
- برای رسوبهای سبک، از ترکیب آب گرم و سرکه یا جوششیرین استفاده کنید.
- از مواد شیمیایی قوی یا ابزار ساینده مانند سیم ظرفشویی خودداری کنید.
- در خطوطی که احتمال ورود ذرات جامد وجود دارد، نصب صافی چدنی پیش از شیرهای حساس الزامی است.
در شیرهای خانگی، تمیزکردن هواکشها (Aerators) نیز ضروری است تا فشار جریان کاهش نیابد.
۴. تنظیم حالت کاری صحیح
شیرهای کشویی باید همواره در یکی از دو حالت کاملاً باز یا کاملاً بسته قرار داشته باشند. قرار گرفتن در حالت نیمهباز باعث سایش زبانه و خرابی آببندی میشود.
در خطوطی که نیاز به کنترل جریان دارند، استفاده از شیر پروانهای یا کنترلی توصیه میشود.۵. کنترل ضربه و فشار ناگهانی
ضربه قوچ (Water Hammer) یکی از خطرناکترین پدیدهها در خطوط تحت فشار است. این پدیده میتواند باعث شکستن بدنه شیر یا آسیب به اتصالات شود.
راهکارهای کنترل:
- نصب ضربهگیرهای هیدرولیکی در مسیر لوله.
- کنترل سرعت بسته شدن شیرها.
- استفاده از شیرهای دارای سیستم کنترل جریان نرم (Soft Close).
مقایسه کلاسهای فشاری PN10، PN16، PN25 و PN40
ویژگی PN10 PN16 PN25 PN40 فشار نامی (بار) ۱۰ ۱۶ ۲۵ ۴۰ کاربرد اصلی خطوط آب و فاضلاب شهری تاسیسات ساختمانی، انتقال آب خطوط بخار و صنایع متوسط نیروگاهها، پتروشیمی، فشار بالا جنس بدنه رایج چدن خاکستری چدن خاکستری/داکتیل چدن داکتیل چدن داکتیل مقاومت مکانیکی متوسط خوب بسیار خوب عالی ⚙️ توصیه: همیشه PN شیر را مطابق فشار کاری واقعی سیستم و دمای عملیاتی انتخاب کنید تا از آسیب یا نشت جلوگیری شود.
رفع مشکلات رایج
حتی در صورت رعایت کامل مراحل نصب، ممکن است در طول بهرهبرداری مشکلاتی رخ دهد. شناسایی زودهنگام علائم هشداردهنده، از تشدید آسیب جلوگیری میکند.
علائم متداول:
- چکهکردن جزئی در محل فلنج یا گلند → بررسی سفتی پیچها و سلامت واشر.
- سختی در عملکرد یا صدای غیرعادی → بررسی وجود رسوب یا زنگزدگی.
- لرزش زیاد → بررسی تکیهگاهها و مهارهای لوله.
اگر با وجود رفع موارد فوق مشکل ادامه داشت، باید با تکنسین متخصص مشورت شود تا از آسیب بیشتر جلوگیری گردد.
سوالات متداول (FAQ)
🔹 نحوه صحیح نصب شیرآلات چدنی چگونه است؟
ابتدا فلنجها را همراستا و تمیز کرده، واشر مناسب با شرایط کاری انتخاب کنید. سپس شیر را در جهت صحیح جریان نصب و پیچها را بهصورت ضربدری با آچار گشتاور سفت کنید. در پایان، تست نشتی انجام دهید.
🔹 آیا نصب شیرآلات چدنی بدون تجربه امکانپذیر است؟
خیر، بهدلیل نیاز به دقت در همراستایی، انتخاب واشر و اعمال گشتاور استاندارد، حضور تکنسین مجرب ضروری است.
🔹 تفاوت نصب شیرآلات فلنجی و رزوهای چیست؟
در نوع فلنجی، اتصال با پیچ و مهره و واشر انجام میشود که نیاز به دقت بالا دارد، اما نوع رزوهای سادهتر است و در قطرهای کوچکتر به کار میرود.
🔹 چگونه از یخزدگی شیرآلات چدنی جلوگیری کنیم؟
با عایقکاری کامل، تخلیه آب در دورههای غیر فعال، و پوشش ضدآب در فضاهای روباز میتوان از یخزدگی جلوگیری کرد.
🔹 هر چند وقت یکبار باید شیرها سرویس شوند؟
برای شیرهای فلزی، باز و بسته کردن ماهانه و سرویس کامل شامل رسوبزدایی و روانکاری هر شش ماه یکبار توصیه میشود.
نتیجهگیری
نصب صحیح و نگهداری اصولی شیرآلات چدنی، نهتنها طول عمر و راندمان سیستم را افزایش میدهد بلکه از هزینههای تعمیر و توقف کاری جلوگیری میکند.
با رعایت نکات طلایی مانند انتخاب صحیح، همراستاسازی دقیق، بستن استاندارد پیچها، رعایت جهت جریان، و انجام تستهای دورهای، میتوان از عملکرد بینقص و پایدار این تجهیزات برای سالها اطمینان حاصل کرد.در نهایت، توجه به استانداردهای فنی، اجرای دقیق مراحل نصب، و برنامهریزی منظم نگهداری، سرمایهگذاری مؤثری برای پایداری و ایمنی کل سیستم پایپینگ محسوب میشود.
