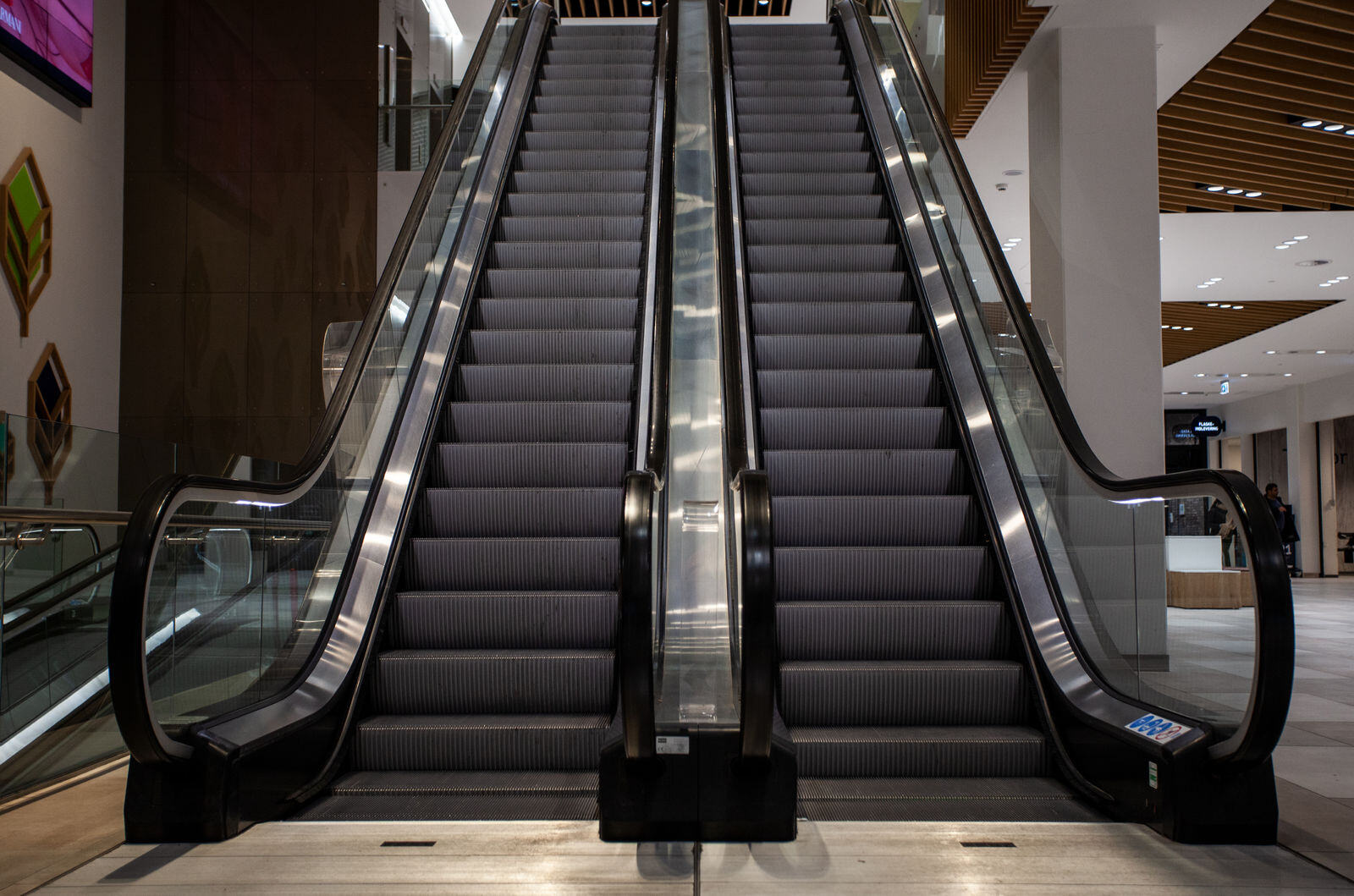

پله برقی یکی از پرکاربردترین تجهیزات حملونقل عمودی در مراکز خرید، مجتمعهای تجاری، ایستگاههای مترو، فرودگاهها و بسیاری از ساختمانهای عمومی است. این سیستم به گونهای طراحی شده که حجم زیادی از افراد را بدون توقف و با ایمنی بالا بین طبقات جابهجا کند. به همین دلیل امروزه استفاده از خدمات پله برقی و بالابر ، از مرحله طراحی و نصب پله برقی گرفته تا سرویسهای دورهای، اهمیت ویژهای پیدا کرده است.
شاید هنگام استفاده از پله برقی برایتان سؤال پیش آمده باشد که این پلهها چگونه به صورت پیوسته حرکت میکنند و چه مکانیزمی باعث میشود هر پله پس از رسیدن به انتهای مسیر دوباره از سمت دیگر ظاهر شود؟ پاسخ این سؤال در مجموعهای از قطعات مکانیکی، الکتریکی و سیستمهای کنترلی نهفته است که همگی با دقت بالا در کنار یکدیگر کار میکنند.
آشنایی با نحوه عملکرد پله برقی فقط برای متخصصان این حوزه کاربرد ندارد. مدیران ساختمانها، صاحبان مراکز تجاری و حتی کاربران عادی نیز با شناخت بهتر این تجهیزات، اهمیت خدمات نگهداری پله برقی را درک میکنند و میدانند که رسیدگی منظم تا چه اندازه در افزایش ایمنی و کاهش هزینههای تعمیرات مؤثر است.
نگاهی کوتاه به تاریخچه ساخت پله برقی
ایده ساخت پله برقی به بیش از یک قرن پیش بازمیگردد. نخستین نمونه این دستگاه در سال ۱۸۸۱ در ایالات متحده ساخته شد و در ابتدا بیشتر برای جابهجایی بار و تجهیزات در اسکلهها و کشتیها مورد استفاده قرار میگرفت. با گذشت زمان و پیشرفت فناوری، این سیستم توسعه پیدا کرد و به یکی از مهمترین تجهیزات حملونقل در ساختمانهای عمومی تبدیل شد.
امروزه پله برقی علاوه بر افزایش سرعت جابهجایی افراد، نقش مهمی در مدیریت تردد در مکانهای پرتردد دارد. به همین دلیل تقریباً در تمام مراکز خرید، ایستگاههای حملونقل عمومی، پایانهها و فرودگاهها از آن استفاده میشود.
راز حرکت پلههای پله برقی چیست؟
ظاهر پله برقی بسیار ساده به نظر میرسد، اما در داخل آن مجموعهای از قطعات هماهنگ در حال فعالیت هستند. موتور الکتریکی نیروی لازم را تولید میکند و این نیرو از طریق چرخدندهها و زنجیرها به پلهها منتقل میشود. نتیجه این فرآیند، حرکت یکنواخت و پیوسته پلهها در مسیر رفت و برگشت است.
تمام این تجهیزات داخل سازهای فلزی به نام خرپا قرار میگیرند. خرپا علاوه بر تحمل وزن قطعات، وظیفه حفظ استحکام کل سیستم را نیز بر عهده دارد. طراحی دقیق این بخش باعث میشود پلهها بدون لرزش و با سرعت ثابت حرکت کنند.
به همین دلیل است که هنگام نصب پله برقی، انتخاب تجهیزات استاندارد و اجرای صحیح سازه اهمیت بسیار زیادی دارد. کوچکترین خطا در نصب یا تنظیم قطعات میتواند در آینده باعث کاهش راندمان یا افزایش استهلاک دستگاه شود.
مهمترین اجزای تشکیلدهنده پله برقی
سکوهای ابتدا و انتهای مسیر
در بالا و پایین هر پله برقی، سکوهایی فلزی قرار گرفتهاند که علاوه بر ایجاد محل ورود و خروج مسافران، محل استقرار بخش مهمی از تجهیزات فنی نیز هستند. موتور، سیستم انتقال نیرو و برخی قطعات کنترلی از طریق این قسمتها قابل دسترسی هستند و تکنسینها هنگام انجام خدمات نگهداری پله برقی از همین بخش به تجهیزات داخلی دسترسی پیدا میکنند.
صفحه شانهای
صفحه شانهای در محل ورود و خروج پلهها نصب میشود و یکی از مهمترین قطعات ایمنی پله برقی محسوب میشود. این قطعه به گونهای طراحی شده که اگر جسمی میان شیارهای آن گیر کند، سنسورهای ایمنی فعال شده و دستگاه را متوقف کنند. این عملکرد از آسیب دیدن کاربران و همچنین صدمه به تجهیزات جلوگیری میکند.
موتور و گیربکس
قلب تپنده هر پله برقی، موتور و گیربکس آن است. موتور انرژی الکتریکی را دریافت کرده و آن را به نیروی مکانیکی تبدیل میکند. سپس گیربکس این نیرو را با سرعت و گشتاور مناسب به سیستم انتقال قدرت منتقل میکند.
قدرت موتور بر اساس عواملی مانند طول مسیر، زاویه نصب، ظرفیت جابهجایی و میزان تردد انتخاب میشود. به همین دلیل در پروژههای مختلف، از موتورهایی با توان متفاوت استفاده میشود.
سیستم ترمز
ایمنی در پله برقی اهمیت بسیار زیادی دارد و سیستم ترمز یکی از اصلیترین بخشهای آن محسوب میشود. این سیستم در مواقع اضطراری یا هنگام قطع برق، حرکت دستگاه را کنترل کرده و از ادامه حرکت ناخواسته جلوگیری میکند.
امروزه در بیشتر پله برقیها از ترکیبی از ترمزهای مکانیکی و الکترومغناطیسی استفاده میشود تا در هر شرایطی امکان توقف ایمن دستگاه وجود داشته باشد.
خرپا یا اسکلت اصلی
تمام قطعات پله برقی روی سازهای فلزی به نام خرپا نصب میشوند. این سازه باید استحکام کافی برای تحمل وزن دستگاه و مسافران را داشته باشد. بسته به محل نصب، خرپا میتواند از فولاد معمولی یا فولاد ضدزنگ ساخته شود.
کیفیت ساخت خرپا تأثیر مستقیمی بر طول عمر و عملکرد کلی دستگاه دارد و یکی از مهمترین مواردی است که هنگام نصب پله برقی باید مورد توجه قرار گیرد.
دستگیره متحرک
دستگیره یا هندریل با همان سرعتی حرکت میکند که پلهها حرکت میکنند. این هماهنگی باعث میشود افراد هنگام استفاده از پله برقی تعادل بیشتری داشته باشند. فرسودگی یا کشیدگی دستگیره میتواند علاوه بر کاهش زیبایی ظاهری، ایمنی استفاده از دستگاه را نیز تحت تأثیر قرار دهد؛ به همین دلیل بازدید منظم آن در سرویسهای دورهای ضروری است.
برسهای ایمنی
در دو طرف پلهها برسهایی نصب شدهاند که بسیاری از افراد تصور میکنند تنها جنبه ظاهری دارند، در حالی که این قطعات نقش مهمی در ایمنی ایفا میکنند. برسها مانع نزدیک شدن کفش، لباس یا اجسام کوچک به فاصله میان پله و دیواره میشوند و احتمال گیر کردن آنها را کاهش میدهند.
پلهها
پلهها معمولاً از آلیاژهای مقاوم آلومینیومی ساخته میشوند تا ضمن داشتن استحکام بالا، وزن مناسبی نیز داشته باشند. طراحی استاندارد آنها باعث میشود کاربران هنگام ورود و خروج تعادل خود را حفظ کنند و حرکت دستگاه به صورت روان انجام شود.
تابلو فرمان؛ مرکز کنترل عملکرد پله برقی
تمام فرمانهای حرکتی پله برقی توسط تابلو فرمان مدیریت میشود. این بخش وظیفه کنترل موتور، سیستم ترمز، سنسورها و سایر تجهیزات الکتریکی را بر عهده دارد. به بیان ساده، اگر تابلو فرمان عملکرد درستی نداشته باشد، هماهنگی بین اجزای مختلف دستگاه از بین میرود و احتمال بروز خطا افزایش پیدا میکند.
به همین دلیل در بازدیدهای دورهای، کارشناسان علاوه بر بررسی قطعات مکانیکی، وضعیت تابلو فرمان و تجهیزات الکتریکی را نیز کنترل میکنند تا از عملکرد صحیح آن مطمئن شوند.
زنجیر و چرخدنده؛ عامل اصلی حرکت پلهها
حرکت پلههای پله برقی بدون وجود زنجیر و چرخدنده امکانپذیر نیست. نیرویی که توسط موتور تولید میشود، از طریق این دو قطعه به پلهها منتقل شده و باعث حرکت یکنواخت آنها در مسیر رفت و برگشت میشود.
زنجیرها معمولاً از فولادهای مقاوم ساخته میشوند تا بتوانند فشار ناشی از تردد مداوم را تحمل کنند. البته این قطعات نیز مانند سایر تجهیزات مکانیکی به مرور زمان دچار استهلاک میشوند و اگر روغنکاری و تنظیم آنها به موقع انجام نشود، احتمال ایجاد صدا، لرزش یا حتی خرابی افزایش پیدا میکند.
یکی از مهمترین بخشهای خدمات نگهداری پله برقی، بررسی میزان کشش زنجیر، سلامت چرخدندهها و روانکاری این مجموعه است؛ زیرا بیتوجهی به این موضوع میتواند هزینههای تعمیرات را به شکل قابل توجهی افزایش دهد.
اسکرت، دک داخلی و دک خارجی
در دو طرف پله برقی صفحاتی قرار دارند که به آنها اسکرت گفته میشود. این صفحات علاوه بر ایجاد ظاهری یکپارچه، از بخشهای داخلی دستگاه محافظت میکنند و محل عبور برخی تجهیزات نیز هستند.
دک داخلی وظیفه اتصال بخشهای مختلف داخلی و هدایت مسیر حرکت زنجیرها را بر عهده دارد، در حالی که دک خارجی بیشتر نقش نگهدارنده نردهها و پوشش جانبی دستگاه را ایفا میکند. کیفیت ساخت این قطعات علاوه بر استحکام سازه، در زیبایی ظاهری پله برقی نیز تأثیرگذار است.
میکروسوئیچها؛ محافظان ایمنی پله برقی
پله برقی به سنسورها و کلیدهای ایمنی متعددی مجهز است که در شرایط غیرعادی، از ادامه حرکت دستگاه جلوگیری میکنند. این کلیدها که با نام میکروسوئیچ شناخته میشوند، در قسمتهای مختلف دستگاه نصب شدهاند و به محض تشخیص هرگونه مشکل، فرمان توقف را صادر میکنند.
عملکرد صحیح این تجهیزات نقش مهمی در حفظ ایمنی کاربران دارد؛ به همین دلیل تست آنها در سرویسهای دورهای اهمیت ویژهای دارد.
سیستم تراک چگونه باعث حرکت مداوم پلهها میشود؟
در داخل خرپا، ریلهایی وجود دارد که به آنها سیستم تراک گفته میشود. چرخهای متصل به هر پله روی این ریلها حرکت میکنند و باعث میشوند پلهها در قسمت بالا و پایین دستگاه تغییر مسیر داده و دوباره وارد چرخه حرکت شوند.
هماهنگی کامل میان تراک، زنجیر، موتور و چرخدندهها باعث میشود کاربران حرکت کاملاً نرم و بدون لرزش را هنگام استفاده از پله برقی تجربه کنند.
تفاوت عملکرد پله برقی با آسانسور
اگرچه هر دو سیستم برای جابهجایی افراد بین طبقات طراحی شدهاند، اما نحوه عملکرد آنها تفاوتهای زیادی با یکدیگر دارد.
آسانسور افراد را به صورت عمودی و در کابین جابهجا میکند و تنها هنگام حرکت انرژی مصرف میکند. در مقابل، پله برقی به صورت پیوسته در حال حرکت است و معمولاً در مکانهایی استفاده میشود که حجم تردد بالاست.
به همین دلیل مراکز خرید، ایستگاههای مترو، فرودگاهها و پایانههای مسافربری بیشتر از پله برقی استفاده میکنند، در حالی که ساختمانهای مسکونی، اداری و بیمارستانها معمولاً به آسانسور مجهز هستند.
چه عواملی بر قیمت پله برقی تأثیر میگذارند؟
یکی از پرسشهایی که هنگام اجرای پروژههای جدید مطرح میشود، مربوط به قیمت پله برقی است. در واقع نمیتوان برای تمام پروژهها یک قیمت ثابت در نظر گرفت، زیرا عوامل مختلفی در هزینه نهایی تأثیر دارند.
مهمترین این عوامل عبارتاند از:
- طول مسیر و اختلاف ارتفاع بین طبقات
- زاویه نصب پله برقی
- ظرفیت جابهجایی افراد
- نوع موتور و سیستم انتقال قدرت
- برند تجهیزات و قطعات
- امکانات ایمنی و تجهیزات کنترلی
- هزینه اجرای پروژه و نصب پله برقی
به همین دلیل قبل از انتخاب تجهیزات، معمولاً بازدید فنی از محل پروژه انجام میشود تا مناسبترین گزینه از نظر فنی و اقتصادی پیشنهاد شود.
چرا سرویس دورهای پله برقی اهمیت دارد؟
پله برقی تقریباً در تمام ساعات فعالیت یک مرکز تجاری در حال کار است. این حجم از استفاده باعث میشود قطعات مکانیکی و الکتریکی به مرور زمان دچار استهلاک شوند.
انجام منظم خدمات نگهداری پله برقی باعث میشود مشکلات کوچک قبل از تبدیل شدن به خرابیهای پرهزینه شناسایی شوند. در این بازدیدها معمولاً وضعیت موتور، زنجیر، چرخدندهها، ترمز، سنسورها، تابلو فرمان، هندریل و سایر قطعات بررسی و در صورت نیاز تنظیم یا تعویض میشوند.
در بسیاری از پروژهها، هزینه سرویسهای منظم بسیار کمتر از هزینه تعمیر یا تعویض قطعات اصلی خواهد بود.
اشتباهات رایج هنگام استفاده از پله برقی
برخی خرابیها به دلیل استهلاک طبیعی ایجاد میشوند، اما بخشی از مشکلات نیز نتیجه استفاده نادرست کاربران است. رعایت چند نکته ساده میتواند هم ایمنی را افزایش دهد و هم عمر مفید دستگاه را بیشتر کند.
- از حمل بارهای بسیار سنگین روی پله برقی خودداری کنید.
- اجازه ندهید کودکان بدون همراه از پله برقی استفاده کنند.
- روی لبههای کناری پلهها یا برسهای ایمنی نایستید.
- هنگام ورود و خروج، به محل اتصال پلهها دقت کنید.
- در صورت شنیدن صدای غیرعادی یا مشاهده لرزش، موضوع را به مسئول ساختمان اطلاع دهید.
سوالات متداول
هر چند وقت یکبار باید پله برقی سرویس شود؟
زمان سرویس به میزان استفاده از دستگاه بستگی دارد، اما در ساختمانهای پرتردد معمولاً بازدیدهای ماهانه یا دورهای طبق برنامه شرکت سرویسدهنده توصیه میشود.
آیا روغنکاری پله برقی ضروری است؟
بله. بسیاری از قطعات متحرک برای عملکرد صحیح به روانکاری نیاز دارند و بیتوجهی به این موضوع میتواند باعث افزایش اصطکاک و کاهش عمر قطعات شود.
آیا نصب صحیح بر عملکرد پله برقی تأثیر دارد؟
قطعاً همینطور است. حتی باکیفیتترین تجهیزات نیز در صورت اجرای غیراصولی، عملکرد مطلوبی نخواهند داشت. به همین دلیل نصب پله برقی باید توسط افراد متخصص و مطابق استانداردهای فنی انجام شود.
جمعبندی
پله برقی مجموعهای از قطعات مکانیکی، الکتریکی و سیستمهای ایمنی است که هماهنگی دقیق آنها، حرکت روان و ایمن دستگاه را امکانپذیر میکند. شناخت نحوه عملکرد این تجهیزات، علاوه بر افزایش آگاهی کاربران، اهمیت رسیدگی منظم به آنها را نیز نشان میدهد.
شرکت مهندسی ایسترو آسانبر با انجام بهموقع خدمات پله برقی و بالابر، بازدیدهای فنی و دوره ای، از خرابیهای ناگهانی جلوگیری کرده و عمر مفید تجهیزات را افزایش میدهد.
