محاسبه ضخامت و عیار بتن در سقف تیرچه
می دانید که میزان عیار بتن ، ضخامت و حجم بتن در سقف تیرچه مهم است .سقف تیرچه یونولیت یکی از انواع سقف ها در ساختمان سازی است که از مقاومت و ایمنی بالایی برخوردار است که همین باعث محبوبیت آن بین سقف ها شده است . لازم است سازندگان بدانند که برای اجرای سقف میزان حجم بتن مصرفی چقدر است تا آن را سفارش دهند و آماده سازند ، ضمن اینکه کم یا زیاد بودن حجم بتن می تواند مشکلاتی را به وجود آورد . در این مقاله به چگونگی محاسبه ضخامت بتن در سقف تیرچه و همچنین عیار بتن درسقف تیرچه خواهیم پرداخت .
محاسبه عیار و ضخامت بتن در سقف تیرچه یونولیت به چه صورت است ؟
یکی از رایج ترین سقف ها در ساختمان سازی ، سقف تیرچه بلوک است که در آن بتن استفاده می شود . در ساخت این سقف از میلگرد ، تیرچه های سیمانی یا فلزی و یونولین نیز استفاده می شود . ساخت این سقف دارای مزایای بسیاری است اما نمی توان از معایب آن غافل شد .
این نوع سقف ، سازه ای با اجرای آسان است وبرای اجرای آن نیازی به روش های سخت و تخصصی نیست . همان طور که گفته شد برای ساخت این سقف از بتن استفاده می شود ، و می دانید که دانستن حجم و عیار مورد نیاز بتن برای اجرای سقف اهمیت دارد .
معمولا ضخامت بتن سقف تیرچه یونولیت بین ۵ تا ۱۰ سانتی متر است .
برای محاسبه حجم بتن در سقف تیرچه یونولیت ابتدا باید بدانید که ضخامت ورق یونولیت چقدر است .
ضخامت ورق یونولیت سقفی :
- یونولیت تیرچه فندوله یا بتنی با طول ۲ متر، عرض ۵۰ سانتی متر و ارتفاع ۲۰ و ۲۵ سانتی متر
- یونولیت تیرچه کرومیت یا فلزی با طول ۱ یا ۲ متر، عرض ۶۵ و ارتفاع ۲۰ و ۲۵ سانتی متر
- یونولیت تیرچه پیش تنیده با طول ۲ متر؛ عرض ۵۰ و ارتفاع ۱۵
- یونولیت حفرهدار با طول ۱۱۰ سانتی متر، عرض ۵۰ و ارتفاع ۲۵
نوع دیگری ازیونولیت های سقفی وجود دارند که به دلیل مقاومت در برابر دمای کم و زیاد ، قیمت بالاتری دارند که دلیل این ویژگی داشتن سوراخ هایی در طول آن از خاصیت آکوستیک است و با توجه به ارتفاع سقف ها ابعاد ورق یونولیتی ها در تولید ، قابل تغییر و به سفارش مشتری نیز تولید می شود .
محاسبه حجم بتن در سقف تیرچه یونولیت :
برای این که بدانید با توجه به مساحت سقف و برای تک تیرچه ( یعنی قرار گرفتن یک تیرچه فلزی یا بتنی در ردیف تیرچهها در سقف ) ، به چه مقدار بتن نیاز دارید باید ابعاد مساحتتان را درعدد 18/0 ضرب کنید . این عدد برای هر متراژ و ابعادی ثابت است .
برای مثال اگر ابعاد و مساحت سقف شما 50 متر است باید ضرب در 18/0 شود .
50 * 18/0 = 9 مترمکعب
همچنین برای محاسبه حجم مورد نیاز بتن در سقف تیرچه دوبل ( یعنی دو عدد تیرجه در ردیف تیرچه هاودر مجاور هم قرار می گیرند ) باید مساحت را در عدد2/0 ضرب کنید . این عدد برای هر متراژ و ابعادی ثابت است .
برای مثال اگر ابعاد و مساحت سقف شما 50 متر است باید ضرب در 2/0 شود .
50 * 2/0 = 10 مترمکعب
محاسبه عیار بتن در سقف تیرچه یونولیت :
عیار بتن چیست ؟ عیار بتن در واقع به میزان سیمانی گفته می شود که در مساحت یک متر مکعب بتن ریزی شده به کار می رود . به عنوان مثال اگر بگویند که عیار بتن 400 است یعنی در هر یک متر مکعب بتن ریزی 400 کیلو گرم سیمان وجود دارد .
عیار بتن چه اهمیتی دارد ؟
می دانید که اصلی ترین عامل چسبندگی در بتن ، سیمان است . بنا بر این میزان مقدار آن در ملات بتن اهمیت بالایی دارد .
هر قسمت از ساختمان دارای فشار وارده ای است که وابسته به آن نیرو مقدار عیار سیمان باید متفاوت باشد . در این جا عیار های متفاوت و مناسب برای هر قسمت از سازه را برای شما آورده ایم .
- حداقل میزان عیارلازم برای سقف تیرچه بلوک : 350 .
- حداقل میزان عیارلازم برای سقف عرضه فولادی : 350 .
- حداقل میزان عیارلازم برای کف سازی ساختمان : 250 .
- حداقل میزان عیارلازم برای کاشی کاری : 400 .
- حداقل میزان عیارلازم برای اجرای نمای سنگی : . 430
- حداقل میزان عیارلازم برای اندود کاری در سیمان سفید : 300 .
- عیار مورد نیاز برای بتن مگر : 150 .
- سیمان بلوک نیز به عیاری بین 100 تا 300 کیلو گرم در یکمتر ملات بتنی نیاز دارد .

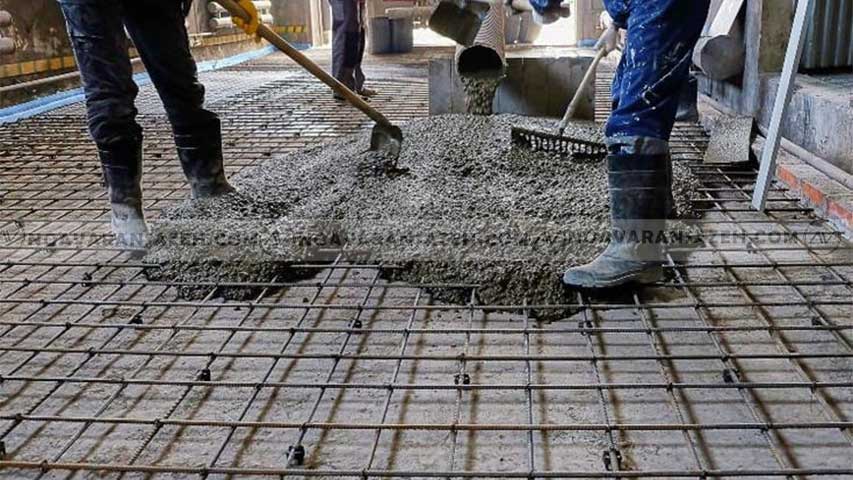

- برای پخش کردن بتن بهتر استاز بیل یا شن کش استفاده کنید .
- اگر تراکم آرماتور بندی به گونه ای است که نمی توان از ویبراتور استفاده کرد ، می توانید با استفاده از میلگرد به جای ویبراتور تراکم بتن را کاهش دهید .
- اصول بتن ریزی و ملات باید به نحوی باشد که درآخر پروژه ، تیر و تیرچه هاعملکرد یک دست و مناسبی داشته باشند .
- بعد از اتمام بتن ریزی ، سطح آن را حتما پرداخت کنید و ماله کشی انجام دهید .
- عیار بتن باید از 350 کیلو گرم بیشترباشد تا کیفیت مناسبی داشته باشد .
- برای عمل آوری بتن می توانید از روش هایی مثل عمل آوری بتن با بخار آب ، عمل آوری بتن با آب و عمل آوری عایقی بتن استفاده کنید .
جمع بندی مقاله :
به دلیل این که مقاومت و استحکام سازه به مقاومت و کیفیت بتن بستگی دارد ، اندازه گیری و مشخص کردن مقاومت بتن از اهمیت بالایی برخوردار است . برای این که این میزان مقاومت مشخص شود از واحدی به نام عیاراستفاده می شود . به میزان سیمان استفاده شده درهر متر مربع عیار بتن می گوییم که بر حسب کیلو گرم است .
در ین مقاله از نوآوران سازه نیز اطلاعات جدیدی را از بتن ریزی و چگونگی محاسبات مربوط به آن آموختید . امیدواریم مطالب ارائه شده ، پاسخگوی سوال شما بوده باشند .
