انواع تابلو برقهای فلزی
تابلو برقها جزء حیاتی سیستمهای برقی در ساختمانها، کارخانهها، صنایع، مراکز تجاری، بیمارستانها و بسیاری از زیرساختهای حیاتی هستند. آنها وظیفه مدیریت، کنترل، توزیع، محافظت و نظارت بر جریان برق را بر عهده دارند. در میان انواع مختلف تابلو برقها، تابلو برقهای فلزی از رایجترین و پراستفادهترینها به شمار میروند. این مقاله به معرفی کامل انواع تابلو برقهای فلزی، ویژگیها، ساختار، و کاربرد هر نوع خواهد پرداخت.
بخش اول: معرفی تابلو برق فلزی
تابلو برق چیست؟
تابلو برق محفظهای است که تجهیزات برقی نظیر کلیدها، قطعکنندهها، رلهها، ترانسفورماتورها، کنتاکتورها، فیوزها و ابزارهای اندازهگیری را در خود جای میدهد. این محفظه وظیفه دارد تا ایمنی اپراتورها، تجهیزات و سیستم را در برابر خطرات احتمالی از جمله اتصال کوتاه، اضافهبار، و برقگرفتگی تأمین کند.
چرا فلزی؟
بدنه فلزی تابلو برقها عمدتاً از ورق گالوانیزه یا فولادی ساخته میشود. این فلزات مقاومت بالایی در برابر خوردگی، ضربه، حرارت و رطوبت دارند. همچنین بدنه فلزی با پوشش رنگ الکترواستاتیک، در برابر عوامل محیطی بسیار مقاومتر از تابلوهای پلاستیکی است. به همین دلیل تابلو برقهای فلزی در محیطهای صنعتی، بیرونی و مکانهایی با شرایط سخت جوی کاربرد بیشتری دارند.
بخش دوم: دستهبندی تابلو برقهای فلزی بر اساس محل نصب

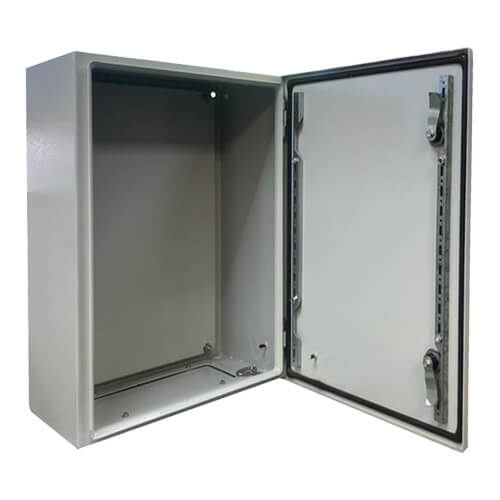

1. تابلو برق دیواری (Wall Mounted)
توضیح:
این تابلوها به دیوار نصب میشوند و برای محیطهایی با فضای محدود مناسب هستند. معمولاً در واحدهای مسکونی، اداری و برخی پروژههای کوچک صنعتی استفاده میشوند.
کاربرد:
- سیستمهای روشنایی داخلی
- تابلوهای تقسیم بار واحدهای ساختمانی
- کنترل روشنایی دفاتر یا فروشگاهها
مزایا:
- نصب آسان
- ابعاد کوچک
- دسترسی سریع
2. تابلو برق ایستاده (Free Standing)
توضیح:
تابلوهایی با اندازه بزرگتر که روی زمین نصب شده و به صورت ایستاده قرار میگیرند. این تابلوها معمولاً دارای دربهای قفلدار، تهویه، پایه و امکانات جانبی بیشتر هستند.
کاربرد:
- کارخانهها
- مراکز توزیع اصلی برق
- سیستمهای اتوماسیون صنعتی
- دیتاسنترها
مزایا:
- ظرفیت بالا برای تجهیزات
- امکان دسترسی از جلو و عقب
- انعطافپذیری بیشتر برای توسعه سیستم
3. تابلو برق فضای باز (Outdoor Panel)
توضیح:
تابلوهایی با بدنه کاملاً مقاوم در برابر آب، گرد و غبار و اشعه خورشید. این تابلوها معمولاً دارای استاندارد IP بالا هستند.
کاربرد:
- نصب در فضای باز (پارکها، خیابانها، محوطه کارخانهها)
- ایستگاههای برق و ترانسفورماتور
- سیستمهای کنترل پمپاژ آب در کشاورزی
مزایا:
- مقاوم در برابر شرایط جوی
- ایمنی بالا در برابر نفوذ آب و گرد و غبار
بخش سوم: دستهبندی بر اساس عملکرد
1. تابلو برق توزیع (Distribution Board)
توضیح:
وظیفه توزیع برق از ورودی اصلی به مصرفکنندههای مختلف را بر عهده دارد.
کاربرد:
- توزیع برق در طبقات ساختمانها
- کارخانهها و کارگاههای صنعتی
- مراکز تجاری
اجزاء اصلی:
- کلید اصلی
- فیوزهای فرعی یا کلیدهای مینیاتوری
- شینه نول و ارت
2. تابلو برق کنترلی (Control Panel)
توضیح:
برای کنترل فرآیندهای صنعتی استفاده میشود. شامل PLC، تایمر، رله، سنسورها و تجهیزات کنترلی است.
کاربرد:
- اتوماسیون خطوط تولید
- کنترل نوار نقاله، پمپ، فن و دستگاههای صنعتی
- مانیتورینگ دما، فشار و سطح مایعات
ویژگیها:
- نیاز به سیمکشی دقیق و استاندارد
- طراحی بر اساس نقشه کنترلی
- قابلیت توسعه با سیستمهای SCADA یا HMI
3. تابلو برق فرمان
توضیح:
نوعی تابلو کنترل است که عمدتاً در کنترل موتورهای الکتریکی کاربرد دارد.
کاربرد:
- راهاندازی و توقف موتورها
- کنترل دور و جهت چرخش موتور
- استفاده در پمپها و کمپرسورها
اجزا:
- کنتاکتور
- بیمتال (محافظ حرارتی)
- کلیدهای فشاری (Push Button)
- چراغ سیگنال
4. تابلو برق بانک خازنی
توضیح:
برای جبران توان راکتیو و بهبود ضریب توان (Power Factor) در شبکه استفاده میشود.
کاربرد:
- کارگاهها و کارخانههایی با بارهای القایی زیاد (مثل موتورهای بزرگ)
- جلوگیری از جریمههای برق برای ضریب توان پایین
اجزا:
- خازن قدرت
- کلید اتوماتیک یا MCCB
- رگولاتور خازنی
- فیوز یا فیوزگلس
5. تابلو برق روشنایی
توضیح:
برای کنترل و توزیع برق مربوط به سیستم روشنایی استفاده میشود.
کاربرد:
- پارکینگها، محوطهها، معابر شهری
- سالنهای بزرگ، مراکز خرید
ویژگیها:
- طراحی سادهتر از تابلوهای صنعتی
- قابلیت زمانبندی و اتوماسیون روشنایی
6. تابلو برق ATS (Automatic Transfer Switch)
توضیح:
برای سوئیچ خودکار بین برق شهر و ژنراتور استفاده میشود.
کاربرد:
- بیمارستانها
- دیتا سنترها
- مراکز حیاتی با نیاز به برق دائم
عملکرد:
در صورت قطع برق شهر، به طور خودکار به ژنراتور سوئیچ میکند و پس از بازگشت برق، دوباره به برق شهری بازمیگردد.
7. تابلو برق UPS
توضیح:
جهت توزیع برق خروجی از دستگاه UPS به مصرفکنندهها و مدیریت آن.
کاربرد:
- مراکز IT و تجهیزات حساس
- سرورها، دوربینهای مداربسته، تجهیزات پزشکی
بخش چهارم: دستهبندی بر اساس نوع نصب و طراحی مهندسی
1. تابلو برق کشویی (Withdrawable Panel)
توضیح:
دارای یونیتهای کشویی برای راحتی در تعویض و تعمیر بدون نیاز به خاموش کردن کل تابلو.
کاربرد:
- صنایع بزرگ
- نیروگاهها و پتروشیمیها
2. تابلو برق فیکس (Fixed Panel)
توضیح:
تمام تجهیزات به صورت ثابت داخل تابلو نصب شدهاند.
کاربرد:
- پروژههای متوسط و کوچک
- مراکز آموزشی، ادارات
بخش پنجم: استانداردهای تابلو برق فلزی
برای طراحی و تولید تابلو برق فلزی باید استانداردهایی رعایت شود، از جمله:
- IP Code: درجه حفاظت در برابر آب و گرد و غبار (مثلاً IP54، IP65)
- IEC 61439: استاندارد بینالمللی ساخت تابلو برق
- استاندارد رنگآمیزی الکترواستاتیک برای جلوگیری از زنگزدگی
- استاندارد ارتینگ و ایمنی الکتریکی
نتیجهگیری
تابلو برقهای فلزی با تنوع بالا در طراحی، عملکرد و ساختار، پاسخگوی نیازهای پایه دوربین فلزی گسترده صنایع، ساختمانها و پروژههای مختلف هستند. این تابلوها با توجه به شرایط محیطی، پایه تیر برق بتنی نوع مصرف، محل نصب و هدف طراحی به دستههای گوناگونی تقسیم میشوند؛ از جمله تابلوهای توزیع، فرمان، کنترلی، بانک خازنی، روشنایی، UPS، ATS و غیره.
شناخت درست از هر نوع تابلو و کاربرد آن میتواند در گالوانیزه گرم طراحی بهینه سیستم برقرسانی، کاهش خطرات، افزایش بهرهوری و کاهش هزینههای نگهداری نقش بسزایی ایفا کند. همچنین رعایت استانداردهای روز در ساخت تابلو برق فلزی، ضامن ایمنی و دوام سیستم در بلندمدت خواهد بود.
